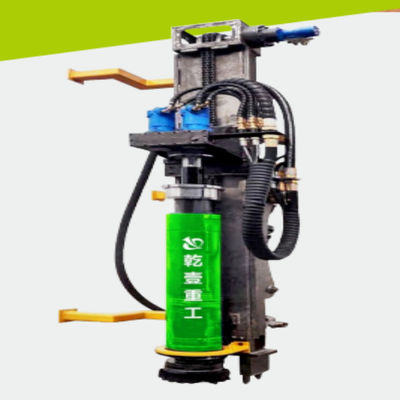

Analyse de tache lumineuse automatisée d'opération de forage de roche :
1.To réalisent le changement de la foreuse d'excavatrice, et de la même voie au-dessus de l'échange de multi-machine (perceuse de coupe, perceuse d'impact, perceuse),
pour réaliser une machine universelle
la transformation 2.The de l'excavatrice n'affecte pas la fonction originale de l'excavatrice, aucun besoin d'aller au deuxième bras, plus commode
remplacement (30 minutes peuvent être reconstituées à l'excavatrice), installation et démontage commodes, vitesse de forage rapide, moins d'énergie
consommation
cylindre d'huile de l'oscillation 3.Add, de sorte que quand l'excavatrice s'arrête sur différentes pentes, elle puisse garder la verticale de forage.
SPÉCIFICATIONS ET PARAMÈTRE TECHNIQUE
| - Recommandé d'assortir la table de l'équipement de forage de diamètre | ||||
| Diamètre de trou (millimètres) | 200 | 300 | 350 | 400 |
| Excavatrice d'adaptateur (tonne) | 6-12 | ≥12 | ≥15 | ≥20 |
| Diamètre de la garniture de forage (millimètres) | 89 | 112 | 112 | 122 |
| Diamètre mordu adaptatif (millimètres) | 200 | 300 | 350 | 400 |
| Taille du compresseur d'air (millimètres) | 3000x1800x2000 | 3500x1950×2030 | 3000x2100×2200 | 4486x2100x2180 |
| Poids de compresseur d'air (kilogrammes) | 3200 | 4800 | 5150 | 6000 |
| Puissance de moteur diesel (puissances en chevaux) | 260 | 395 | 500 | 550 |
| Déplacement (m3/min) | 19 | 29 | 31 | 40 |
| - Tableau des paramètres de l'excavatrice au forage | |||
| Dimension hors-tout (millimètres) | 5150x1200x860 | Pression d'air comprimé (MPA) | 0.8-1.2 |
| Poids (kilogrammes) | 1100 | Écoulement de sortie d'air comprimé (m3/min) | 15-40 |
| Excavatrice d'adaptateur (tonne) | ≥6 | Milieu de rinçage de poudre | Air comprimé |
| Diamètre de trou (millimètres) | 90-400 | Milieu d'impact | Air comprimé |
| Diamètre de garniture de forage (millimètres) | 76-122 | Fréquence d'impact (hertz) | 27-47 |
| Longueur disponible de garniture de forage (m) | ≤3.7 | Énergie d'impact (j) | 72-300 |
| Longueur anticipée simple maximum (m) | 2,5 | Puissance d'impact (kilowatts) | 3.24-15 |
| Profondeur maximum de forage | 30 | Vitesse de rotation (T/MN) | 180-220 |
| Pression de circuit hydraulique (MPA) | ≥18 | Couple de rotation maximum (N·m) | 8000N.M |
| Débit de circuit hydraulique (l/min) | 80-100 | Puissance rotatoire (kilowatts) | 4-6.9 |
| Milieu épidémique de système de pression | Huile L-HM46 hydraulique antiusure | ||
